こんにちは。『脱会社員』脱サラを応援し続けるブログ、運営者の『なかびー』です。

パタンナーの副業を始めるなら、まずどの衣服の、どの工程を、どの資料がそろった状態で受けるかを決めましょう。「型紙を一型作る」という依頼でも、デザインの読み取りだけでなく、縫代の付与、試作後の修正、サイズ展開、工場へ渡す情報の整理まで含むかで、必要な経験と完成条件は変わります。

この記事は、パターン作成・修正など、受けたい工程に対応する実務経験がある成人向けです。お直しの経験だけで、パタンナー業務を受託できると判断するものではありません。型紙製作を初めて学ぶための製図教程ではありません。成人用ブラウスの架空案件「P33-B01」を通して、資料の受入れ、パーツの照合、試作修正、グレーディング、データ納品をつなげる作業票の作り方を紹介します。

作業票・寸法・指摘内容はすべて説明用の架空例です。実顧客の案件、実物の採寸、CADの変換試験、裁断・縫製・試着の実績ではありません。数値を実際の衣服設計に使わないでください。画像も生成した概念図で、製図用の型紙や公式ソフトの画面ではありません。参照資料は2026年10月6日（日本時間）に確認しています。工程の論点は公的職業情報と主に東レACSの資料を参照し、作業票・版の対応づけ・保留判断は編集上の提案として示します。業界共通の標準や、独立した多数の実証結果ではありません。

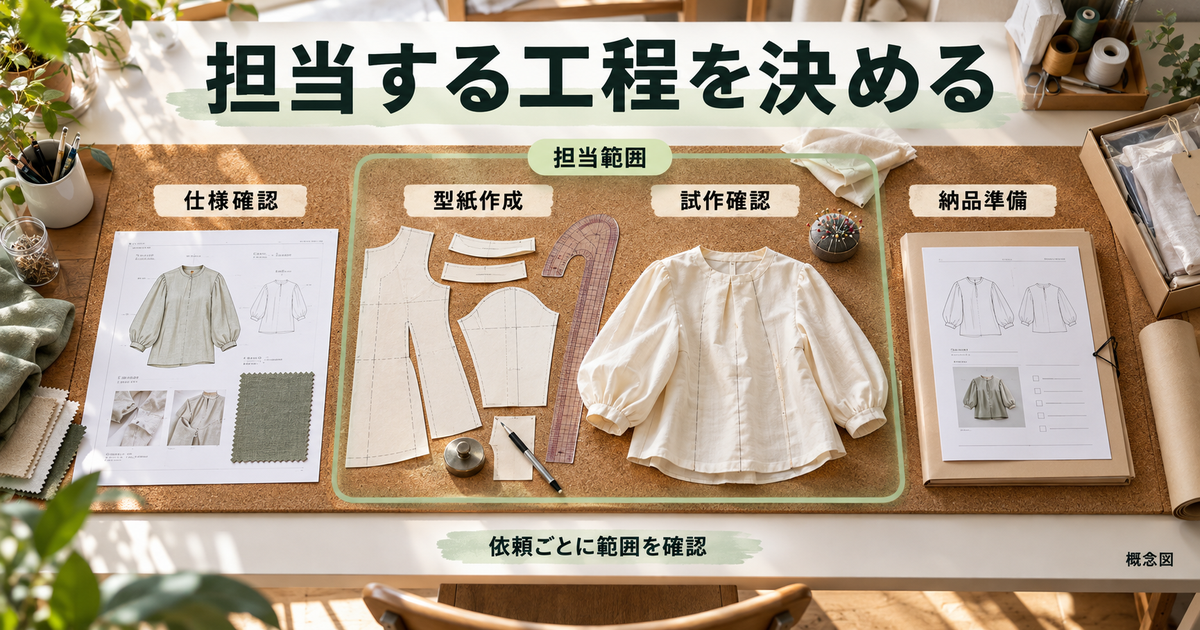

パタンナー副業は「一型」の中の担当工程を決める

型紙作成・工業化・サイズ展開・試作縫製を分ける

パタンナーの仕事を、デザイン画の輪郭を線にする作業だけと考えると、受けた後で担当範囲が膨らみます。厚生労働省の職業情報「パタンナー」も、素材を考慮した型紙作成から、試作後の改良、サイズ別の型紙や縫製仕様書につながる仕事として説明しています。ただし、一人への副業依頼がその全工程を含むとは限りません。

今回の架空案件では、発注者がデザインを決め、受託者が基準サイズの型紙を担当し、別の担当者が試作縫製を行う案にします。この分け方でも、試作担当が縫代を付けるのか、受託者が縫える状態まで整えるのかは未確定です。「試作は別担当」という一文だけで、縫代や付属パーツの準備まで任せたことにはなりません。

工業用のパターンへ整える作業、別サイズへ展開する作業、紙へ出力する作業も、一行ずつ扱うと見落としが減ります。東レACSのデータサービス会社一覧でも、データ作成、グレーディング、型紙出力、仕様書などが別のサービス項目になっています。ここでは掲載会社の推薦ではなく、依頼の分け方を考える材料にします。

※表は横にスクロールできます。

衣種の経験と、確認に返事ができる時間を組にする

受けられるかを判断するときは、「服飾経験あり」で終わらせず、衣種、素材、構造、担当した工程を並べます。布帛のブラウスの修正経験があっても、別の構造や素材で同じ判断ができるとは限りません。自主制作の経験なのか、指示を受けて修正した経験なのか、試作後の調整まで担当したのかも分けて伝えると、依頼側が範囲を合わせやすくなります。

また、夜に作業できても、試作担当からの質問を翌晩まで返せない案件では、相手の作業を止めることがあります。予定を組むときは作業時間と返答時間を別にし、資料確認の締切、試作の予定日、コメントをまとめる担当者を確かめましょう。急な質問に応じられない日は、回答待ちを前提に工程を置く必要があります。

例として、アットデアの在宅縫製師・パタンナー募集には、作業予定の申告や平日日中の連絡に関する条件が掲載されています。2024年掲載の一社の条件であり、現在の募集枠を照会したものでも、全案件共通の条件でもありません。在宅という言葉だけで、連絡時間も自由だと判断しないための確認例です。

見積りは、納品する工程と追加になる変更で区切る

金額を決める前に、提供される原型や資料、作る基準サイズ、含めるパーツ、試作指摘の扱いを明細へ落とします。追加サイズ、素材変更による再検討、承認後のデザイン変更、紙出力と配送が必要なら、その発生条件を分けます。単純な「修正二回まで」だけでは、一回のコメントに別のデザインが混じったときに、作業量を説明できません。

たとえば「基準サイズ一式、初回試作への合意済みコメント反映、指定形式での納品」を基本の案にしても、胸回りの測定位置や袖口の仕様が未確定なら、確定した仕事として納期を約束しないようにします。資料がそろう日と、その後に必要な作業期間を分けて示します。本稿では料金相場を提示せず、何を価格に含めるかを判断できる状態を目指します。

デザイン画と寸法表を、型紙にできる受入情報へ直す

デザイン画・実物見本・指定寸法が矛盾したとき

P33-B01では、正面のデザイン画、参考のブラウス写真、数値だけの寸法表を受け取ったと仮定します。写真はゆったり見えるのに、寸法表の意図が細身なら、どちらを優先するかは受託者が勝手に決められません。「写真の雰囲気」という表現も、肩の落ち方、身頃のゆとり、裾の広がりのどれを指すのか分解する必要があります。

質問するときは「仕様を詳しくください」とまとめず、資料のどこが食い違うかを示します。この例なら、正面図にない背面タックの有無、参考写真のうち再現したい部分、仕様表の袖丈60とメッセージの58のどちらが最終かを聞きます。回答を受けたら元の記録を消して片方だけ残すのではなく、決定した値と、その根拠になった回答を結びます。

実物見本がある場合も、全体をそのまま再現するのか、寸法だけ参考にするのか、仕立て方を参考にするのかを確認します。見本の状態によっては、着用や洗濯を経た形と当初の設計値が同じとは限りません。見本を測った値を設計目標へ採用するなら、測った人、条件、採用する項目を指定し、写真から見えない寸法を補って確定しないようにします。

※表は横にスクロールできます。

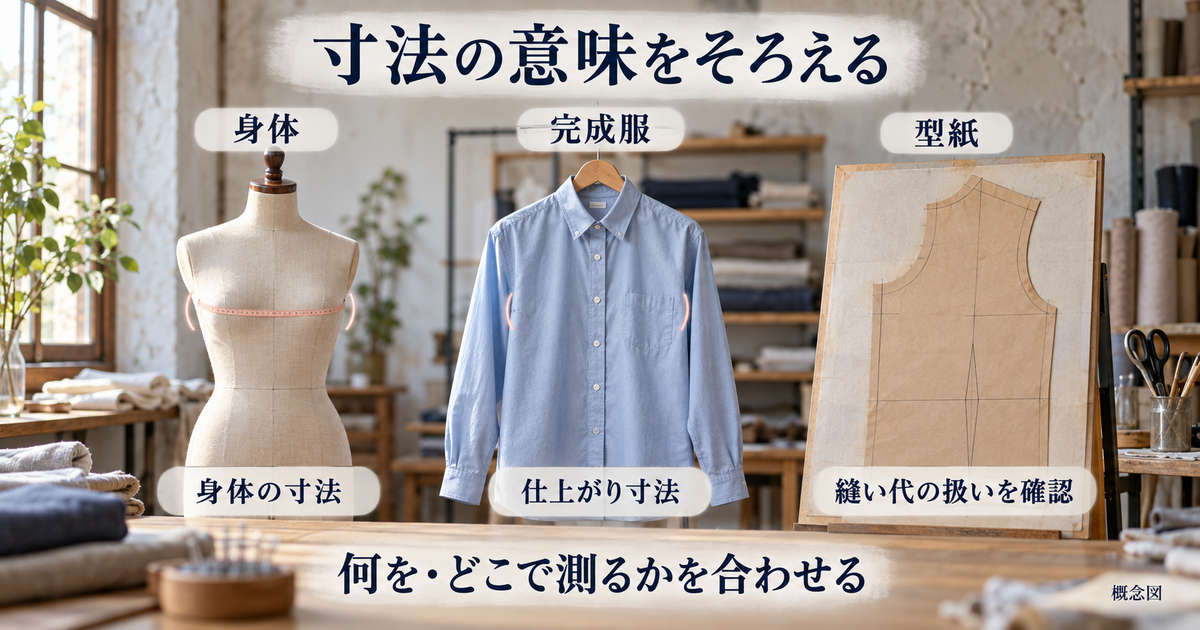

身体・完成服・パターンの寸法を混ぜない

同じ「胸回り」でも、身体を測った値、完成服を測った値、型紙上の線を測った値は別の情報です。P33-B01の104という数字は、どれを指すか決まるまで設計目標として扱えません。身体寸法に一定値を足せば服の寸法になる、完成服の半分をそのまま型紙に使える、といった共通の換算式をこの資料から作ることもできません。

受入票には、項目名、対象、単位、測定位置、測定経路、含める部分を分けて書きます。たとえば教材上の取り決めとして「完成服・胸回り・cm・指定位置の全周」と決めても、その指定位置が図や実物上で共有できなければ未完成です。寸法表の欄名を増やすだけではなく、別の人が同じ場所を選べるかを確かめることが重要です。

ここで扱う測定図は、人体を一律に評価する図ではなく、その衣服の目標を共有するための補助です。実案件では発注者の既存の測定図があれば受け取り、どの製品・どの版に対応するかを確認します。説明が足りなければ測定担当と認識をそろえ、独自の略語やいつもの測り方を相手も知っている前提にしないようにします。

半周・全周、直線・曲線、タックの状態を定義する

東レACSの2017年の寸法表解説は、測定経路や、タックなどを含めるかによって同じ項目名でも値が変わる問題を取り上げています。この論点を、今回の架空票では「どこからどこまで」「どういう状態で」の二つに分けて確認します。掲載された作例の寸法を、そのままブラウスの基準には使いません。

「裾幅」は平置きの片面の距離か、裾の全周かを確認します。「肩幅」は指定した両端間を直線で測るのか、別の経路に沿わせるのかを確認します。「タックを含む幅」は、たたんだ状態か開いた状態かを明示します。いずれも答えを先に一つへ決めるのではなく、同じ状態を再現できる表現へ直す作業です。

袖丈や着丈でも、衿や袖口の別パーツを含めるかで数字の意味が変わります。ベルトのある別アイテムなら、ベルトを含む丈かどうかが確認対象になります。ブラウスにベルトがあると仮定する必要はありません。実際の構造に存在する要素だけを選び、含む・含まないを明記するという考え方です。

測定者が違う場合には、一度同じ見本と測定図で値を照合する段取りを作ります。ただし、現物がまだ届いていない段階では「照合予定」と書き、測定一致と記録しないことが大切です。許容差が必要な案件も、記事の架空数値から決めず、発注者と試作・生産側の条件を確認して合意した欄へ記入します。

素材と付属が未確定なら、止める工程を決める

薄い、柔らかい、伸びる、といった言葉だけでは、実際に使う材料を確定できません。生地の情報が足りない状態で先に進めるなら、できるのは仮条件に基づく相談の範囲なのか、試作用パターンまでなのかを分けます。材料が変わったときの見直しも必要になるため、仮条件のまま量産へ使える完成物として渡さないようにします。

P33-B01では、表地は資料待ち、芯地の有無は仕様確認待ち、裏地は採否未決定、ボタン等の付属も最終指定待ちと記録します。「未記入だから使わない」とは読み替えません。各欄に決定する人を置くと、型紙側の判断で埋めるべき欄と、発注者の回答が必要な欄を分けられます。

回答が分かれて届く場合は、先に確定した箇所だけを進められるか、その後の変更に巻き込まれるかを判断します。袖口仕様が未定なのに袖の完成版を出すなど、関連する決定を飛ばさないようにします。資料待ちが続いたら単に締切だけを維持せず、確定予定日と試作日を並べて再調整しましょう。

サンプル用パターンの完成条件をパーツ単位で決める

デザインパターンと、縫製へ渡す一式の境界

一つの基準サイズで形がまとまっていても、その状態が今回の納品物として十分かは別に確認します。デザイン検討用のパターンを渡す依頼と、試作担当が合意した仕様で製作するための一式を渡す依頼では、必要な情報が異なります。受託者の画面で輪郭が完成していても、次の担当者に未担当の展開や判断が残っていれば、その残件を明示する必要があります。

東レACSの2018年の「未完成のパターン」解説は、縫代や裏地・衿の展開を残すと、工場側の作業が増えるという現場の論点を示しています。すべての工場へ同じ完成形を要求する話に一般化せず、今回の担当分担を確かめる材料にしましょう。工場に合わせるという説明だけで、未担当の作業を無言で渡さないことが要点です。

P33-B01をデザイン検討まで受ける場合は、形の確認用であり、縫代や必要な展開は後工程の担当者が行うと明示する案になります。試作一式まで受ける場合は、合意したパーツと縫製情報を含め、試作担当の受入条件へ照合する案になります。同じ見た目のブラウスでも、二つを同じ完成状態と呼ばないようにします。

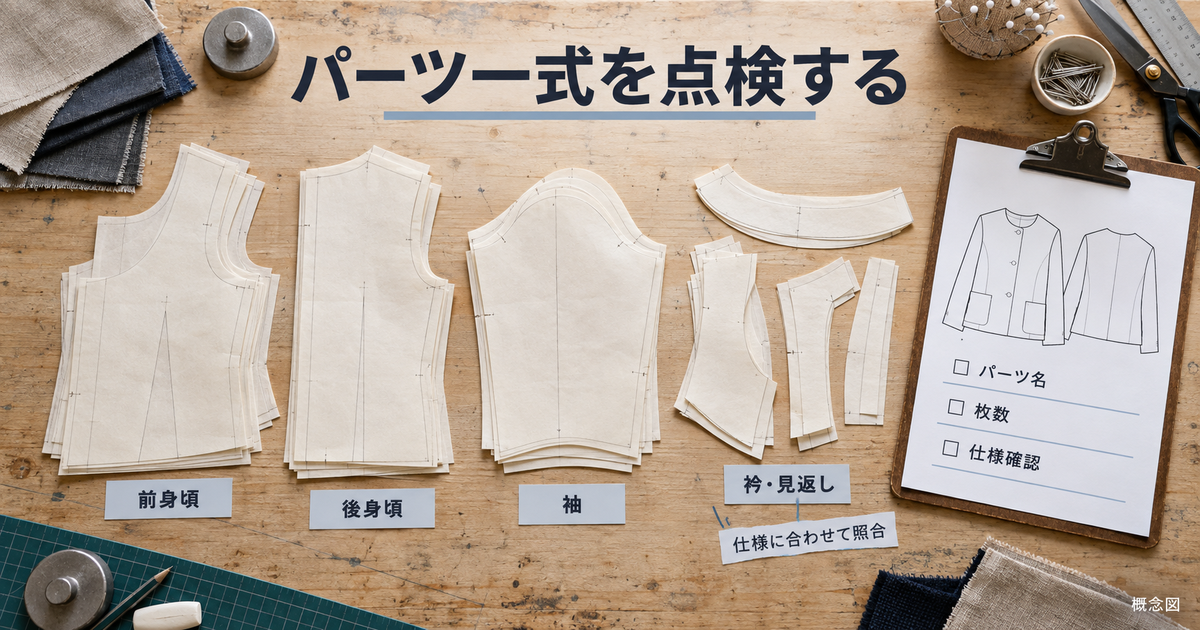

表地・裏地・芯地・見返しの不足を一覧で見つける

パーツ一覧は、型紙の枚数を数えるだけの表にしません。部品名、用途、使用素材、左右、裁断枚数、対応する部品、型紙版を結びます。前身頃が一つのデータに見えても、裁断する枚数や左右の扱いは別の情報です。データ上の図形の個数を、そのまま製品一着に必要な部品数と扱わないようにします。

次の表は確認欄の例であり、このブラウスに全項目が必ず存在すると決めたものではありません。衿のないデザインなら衿のパーツは不要になり得ますし、見返しや裏地も仕様によって変わります。存在が分からない項目は「なし」にせず、仕様確認へ戻します。不要と決まったものも決定の理由を残すと、後で追加されたときに変更点を特定できます。

※表は横にスクロールできます。

一覧を埋める順番は、仕様で必要な部品を確認し、その部品の型紙があるかを見て、型紙が仕様と同じ版かを照合する流れにします。先にフォルダー内のファイル数だけを数えると、古い版が二つあっても二部品あるように見える場合があります。部品識別子と版を分け、一覧の一行がどのデータに対応するか追える状態を作りましょう。

縫代・地の目・ノッチを、使う人の確認項目へ直す

線が表示されていることと、縫製側へ意味が伝わることは同じではありません。縫代の線と出来上がりの基準となる線をどう扱うか、地の目や方向の表示をどこで読むか、ノッチ等が何を合わせる情報かを、受け手の取り決めに照らします。本稿では縫代幅や印の位置を一律の数値で指定せず、案件の仕様を照合する欄として扱います。

ノッチがある場合は、対応先の部品をたどれるか、同じ組合せのどの位置を示すかを点検します。印が多ければ安心ということではなく、意味のない印や旧仕様の印が混ざっていないかも確認対象です。方向のある材料や左右が異なる構成では、線の形だけから判断してもらうのではなく、指定された識別情報が揃っているかを見ます。

この点検には、作った人以外の目を入れると不足を発見しやすくなります。試作担当に渡す前の確認者を決め、パーツ一覧と仕様書を並べて、部品の用途と接続先を追ってもらう段取りです。これは実際に縫って問題がなかったという検証とは別です。紙上の照合が終わった欄と、試作で確かめる欄を混同しないようにします。

1. 仕様に必要な部品が、パーツ一覧のどこかにあるかを確認する
2. 一覧の部品識別子と、該当する型紙の名前・版を照合する
3. 左右・裁断枚数・地の目・方向・接続先の必要情報を確認する
4. 未確定項目を試作担当へ示し、試作開始の条件に合うかを確認する

未確定パターンを渡すときは用途を限定する

途中段階で形を相談すること自体はできます。その場合は、デザイン確認用、試作用、量産承認前など、使ってよい範囲をファイルと一覧に示します。メール本文だけに「まだ仮です」と書いても、添付ファイルだけが別の担当者へ渡ったときに伝わらないことがあります。資料自体の識別と、受渡し時の説明を両方そろえましょう。

仮版を送った後に完成版を出す場合は、どの仮版を置き換えるかを明記します。ただし相手の手元の旧版が自動で消えるわけではありません。受領の連絡では、次の作業に使う品番・型紙版・仕様書版を確認してもらいます。ここまでを、基準サイズ一式の受渡し準備として扱い、サイズ展開や量産承認を済ませたことにはしません。

サンプルの指摘を、修正すべき型紙と仕様へ戻す

寸法差・縫製差・素材差・デザイン変更を分ける

試作後に「袖が長い」というコメントが届いても、すぐに型紙を短くするとは決められません。指定寸法と現物の差なのか、測定位置が違うのか、縫製や材料の条件を確認すべきなのか、指定どおりでも見た目を変えたいのかで、戻る先が変わります。まず現物の情報と希望する変更を分けて記録します。

P33-B01では、試作S01に「袖丈を2cm短く」というコメントが来たと仮定します。最初に、S01が型紙P01と仕様書T01を使って作られたかを確かめ、現在の袖丈と測定位置、変更後の希望値を聞きます。受入れ時に60と58の指示が競合していた問題が解決していなければ、そもそも何を基準に2cmと述べているのかが不明なため、修正版を確定できません。

測り方の違いだけなら測定定義をそろえる確認が先です。指定どおりの試作を見て別の形へ変えたいなら、デザイン変更の候補です。縫製条件や素材の扱いが関係する可能性があれば、試作担当と現物を確認する必要があります。これは原因を文章だけで診断する分類ではなく、誰に何を確認すれば判断できるかを選ぶための整理です。

※表は横にスクロールできます。

一か所の変更から、関連するパーツへ確認を広げる

袖丈の変更が決まっても、「袖」というファイルだけを触れば終了かは、実際の構成を見なければ分かりません。袖口に別パーツがあるか、開きやタックなどの指示があるか、裏地を使うか、仕様書の寸法欄や図にも変更が必要かを確認します。ここでは袖のどこを何cm切るかという補正法を示さず、変更が届く先を漏らさないための見方を扱います。

別の指摘として「見返しの仕様を変える」が加わったと仮定します。この場合も、見返しの型紙の有無と対象版を確認し、接する身頃、芯地の対象、縫製仕様の説明に見直しが必要かを点検します。関係がないと確認できた部品まで一律に修正する必要はありません。影響の候補を拾い、変更する・確認のみ・対象外の三つに振り分けると、やみくもな修正を避けられます。

東レACSの2018年のパターン修正に関する解説でも、変更箇所だけでなく関連部位や変更意図を伝える必要性が論点になっています。本稿の変更表は、その論点を受託者と試作担当の連絡へ応用した編集上の提案です。特定の修正法がすべての衣服へ適用できるという意味ではありません。

確認後は「袖丈変更、袖口部品は形状変更なし、仕様書の袖丈欄は更新対象」のように、変更しなかった関連箇所も必要な範囲で記録します。何も書かないと、見落としたのか、検討した結果そのままなのかが区別できません。ただし、実際に確認していない欄へ確認済みを付けないことが前提です。

型紙版・仕様書版・サンプル番号を同期させる

試作S01、型紙P01、仕様書T01の三点を一組にしておくと、コメントが何に対するものか追えます。型紙だけがP02へ進んだのに、試作担当の手元にはT01しかない状態では、資料どうしの対応を確かめる必要があります。ファイルの更新日時が新しいだけでは、すべての指摘を反映したと判断できません。

今回の架空例では、一方の担当者から袖丈短縮、別の担当者から変更しないというコメントが届きます。後着のメールを機械的に正解にするのではなく、決定権を持つ人へ両方を示し、最終指示を一つにします。承認前の候補データを作る場合も、P02完成として配布せず、相談用の状態であることを区別します。

※表は横にスクロールできます。

決定後は変更項目に番号を付け、反映した型紙と仕様書を対応づける案が使えます。たとえば変更01は袖丈、変更02は見返し仕様とし、それぞれの承認と反映先を残します。同じ版の中に未承認の案と承認済みの変更が混在しないよう、納品に含める状態を区切ると、旧版へ戻してしまう事故を防ぎやすくなります。

版番号の付け方自体に全国共通の正解があるわけではありません。発注者の既存ルールがあればそれに合わせます。大切なのは番号を細かく増やすことではなく、その番号から実際の資料と、対応する試作、承認された変更を特定できることです。

再試作・保留・承認の出口を具体的にする

指摘の反映後に何をすれば次へ進めるかも、作業票に残しましょう。材料が変わった場合は、新材料を用意する人と再確認の条件を決めます。指摘が競合している場合は、承認者の回答が来るまで関連箇所を保留にします。変更内容が決まり、必要な確認が終わった場合は、誰がどの版を何の用途に承認したかを記録します。

東レACSの素材に合った仕様指示の解説は、仕様の意図や判断を任せる範囲を明らかにすることを扱っています。本稿でも、試作担当へ「うまく調整してください」とだけ渡すのでなく、相談してほしい変更と、合意した範囲内で進められる作業を分ける案を取ります。材料の収縮率などを、この文章から推定して入力することはしません。

再試作が必要と決まったら、元の納期に間に合う前提で変更を積み上げず、試作に必要な材料、手配、コメント戻しの日を確認します。受託者側で型紙を送り終えた状態と、次の試作が完成して承認された状態も分けます。記事の架空票にS02という番号を置いたのは、この出口を説明するためで、試着や仕上がりを確かめたという意味ではありません。

グレーディングはサイズ表と縫合関係を一緒に確認する

基準サイズの承認と、サイズ別の目標を分ける

基準サイズがまとまったら、どの版を展開の出発点にするかを確定します。P33-B01でMサイズを基準にする場合も、試作S01への指示が競合したままでは、承認済みの基準ができたことにはなりません。後で基準の形を変更すると、展開したサイズにも影響する可能性があるため、着手条件を先にそろえます。

一方、Mの承認だけでSとLの目標値まで決まるわけではありません。サイズ名称、展開する順番、各部位の目標、測定定義、確認を要するサイズを受け取ります。S・M・Lという表記も、この記事の例をブランド共通の寸法規格として使わず、発注者が指定するサイズ表と対応させます。

基準サイズの承認記録には、品番、型紙版、仕様書版、承認の用途を残す案にします。基準Mの試作用承認なのか、サイズ展開へ進んでよいという承認なのかを区別すると、先へ進みすぎるのを防げます。試作や量産の各段階の承認方法は相手の運用を確認し、独自の台帳を作ることだけで承認を代替しないようにします。

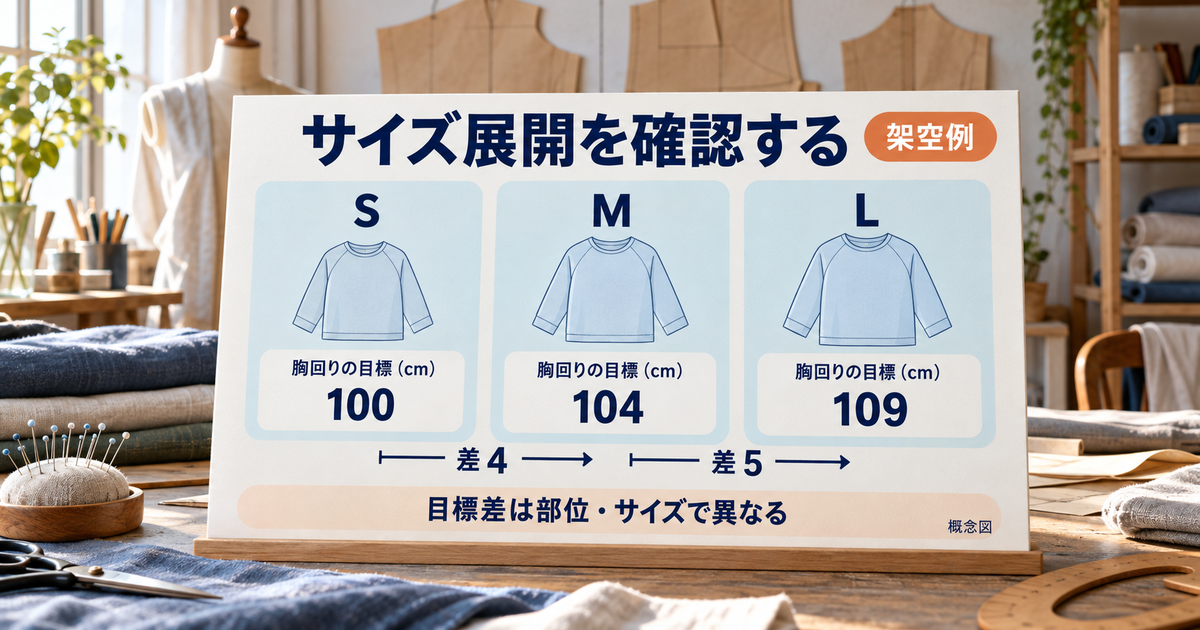

等ピッチと不等ピッチを、架空の計算表で見分ける

ここからの表は、サイズごとの差を読むためだけの教材です。単位はcmで、胸回りは指定位置の全周、肩幅は指定した両肩端間の直線、着丈は指定基点からの距離という仮の取り決めを置きます。実物の測定図や型紙は作っていないため、この数値で衣服を製作することはできません。

※表は横にスクロールできます。

胸回りは104−100＝4、109−104＝5なので、隣り合うサイズ間の差が同じではありません。肩幅も1と1.2で異なり、着丈だけが1ずつ増えています。したがって、この架空表を「全体を同じ倍率で拡大する」という一つの指示へ置き換えることはできません。差分の計算はできても、それだけで各パーツの展開方法は決まりません。

東レACSのGRADING MAGICⅡの製品説明にも、項目別のピッチや不等ピッチ、サイズ間の計測などを扱う機能が示されています。本稿はその機能を操作して検証した記録ではありません。どのソフトを使う場合でも、入力する目標と、実際に得られた各サイズの情報を照合する必要があるという観点で参照しています。

表に空欄がある場合は、隣の部位と同じ増分を入れて完成させないでください。また、小数点や単位の違いも、見た目を整えるために丸めないようにします。数値が不自然に見えるときは誤記の可能性を質問し、確認できた値を記録します。受託者が独断で目標を変えると、計算表と発注者の意図が離れてしまいます。

サイズ展開後は、組み合わされる部分を照合する

サイズ表の数値だけを見て合格にせず、各サイズで組み合わされる部品の関係を確認します。袖と身頃、衿と衿ぐり、見返しと身頃など、実際の構成に応じて対応する箇所を選びます。すべての縫合箇所の線長が必ず同値になるという意味ではなく、仕様に必要な関係が保たれているかを、担当者が判断できる資料へそろえる作業です。

P33-B01の確認欄では、サイズ、部品の組合せ、確認する情報、確認者、結果を一行にします。Mだけを測ってSとLも問題なしとするのではなく、展開対象ごとに確認した状態を残します。ノッチなどの対応、必要な方向情報、サイズ名と部品名の組合せも、そのサイズに合っているかを確認対象にします。

目標寸法に一致すること、データの整合が取れていること、着用したときのフィットが確認できていることは、別の結果です。画面上の計測で済んだ項目へ、試着確認済みと書かないようにします。どのサイズを試作するか、誰が着用や仕上がりを確認するかは、依頼範囲と品質管理の条件に沿って決める必要があります。

1. 基準にする型紙と仕様書の版を確定する
2. サイズ表の測定定義と未確定項目を照合する
3. 部位ごとに差分を確認し、指示と入力を合わせる
4. 展開後のサイズ別寸法と、関連パーツの関係を確認する
5. 未検証のサイズや試着条件を残し、必要な承認へ渡す

サイズ追加と、個人の体型に合わせた補正を混同しない

既定のS・M・Lを作る依頼に、特定の着用者一人へ合わせたいという要望が加わることも考えられます。その場合、サイズ表へ沿う展開と、個別の着用状態に応じた調整は、同じ完了条件で扱えるかを確認します。既存のサイズ名へ数字を足すだけで個人のフィットを約束することはできません。

この追加要望が来たら、必要な現物確認、採寸や試着の担当、目標の決め方、成果物が標準サイズなのか個別用なのかを相談します。本稿の架空表は個人の身体情報を使っておらず、体型補正の方法も検証していません。自分の経験と受託範囲を越える場合は、標準サイズ展開だけを続けるのか、依頼自体を見直すのかを発注者と決めましょう。

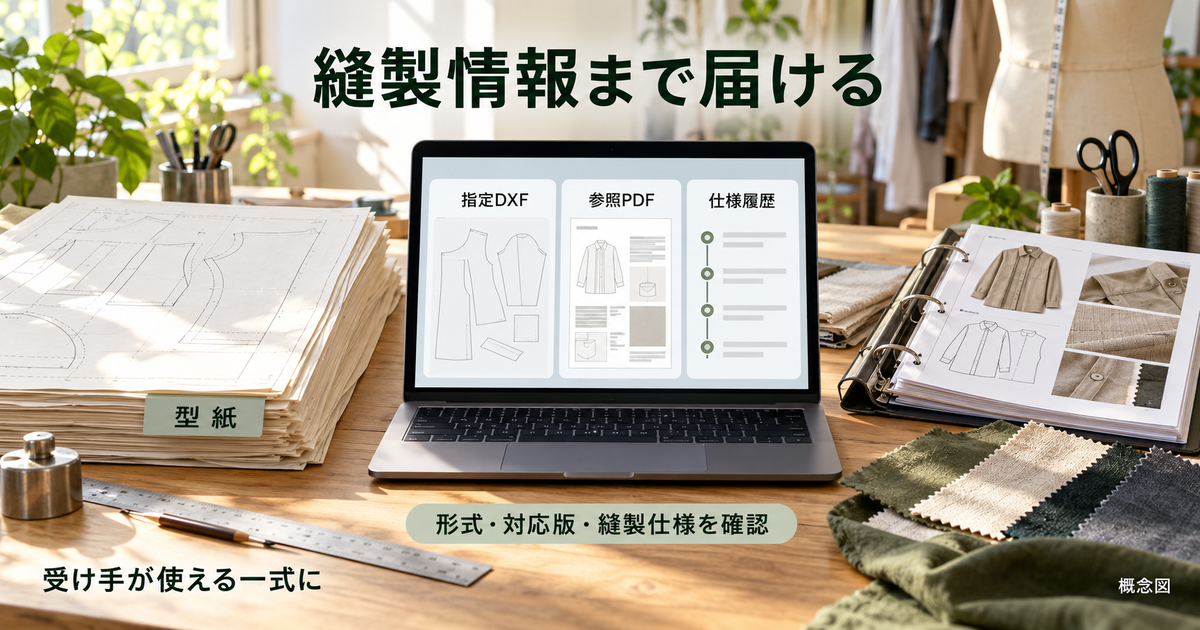

型紙データを受け渡す前に、縫製情報の残り方を確かめる

ネイティブデータ・DXF・参照PDF・紙型紙の役割

納品形式は、ファイル名の拡張子だけを合わせる話ではありません。相手が続けて編集するためのデータ、別の環境へ受け渡す交換用データ、形や記載内容を見比べる参照資料、実寸で使う紙型紙では、用途が違います。P33-B01でも、すべてを必須と決めるのではなく、受け手が次に何をするかから組合せを決めます。

ネイティブデータを求められたら、利用ソフトや版、編集可能な範囲を確認します。DXFを求められたら、相手の指定方式と授受条件を確認します。東レACSのCREACOMPOⅡの公式案内にはTIIP・AAMA形式のDXF授受に関する説明がありますが、「DXF」という一語だけで今回の相手に必要な情報がすべて残ると判断することはできません。

使用ソフトやデータ互換性の確認項目を整理するときは、CAD副業の仕事と応募条件も参考になります。

参照PDFは、部品の見え方や名前、寸法・印の表示を確認するための資料として用意できます。ただし、閲覧用PDFを実寸の裁断用データとして使ってよいかは別の条件です。紙出力が依頼に含まれる場合も、用紙、縮尺、分割出力の扱い、出力後の確認を合意します。参照用、出力用と用途を示し、画面で見えるからそのまま使えるという誤解を避けましょう。

BLANCSPACEの在宅パタンナー採用ページには、指定CADのデータやDXF、所定形式の資料などを求める掲載例があります。2025年2月10日更新の一社の募集内容であり、現時点の採用枠や応募可否を確認したものではありません。ここでは、型紙ファイルだけで納品が終わるとは限らないことの具体例として参照しています。

ノッチ・タック方向・カンヌキの情報を点検する

形式を変えた後は、外形が開けたことだけで完了にしないようにします。今回の点検案では、部品を合わせる印、タックなどの方向を示す情報、カンヌキ等の指定が、受け手側でどう見えるかを確認対象にします。元データにはあった情報が、出力や取込みのどの段階でどう表現されるかを照合するためです。

東レACSの2017年のノッチに関するDXF変換記事と、同年のスタンプに関する記事には、内部ノッチや特殊図形の情報が変換で残らない例が説明されています。これは当時のクレアコンポに関する、特定の製品・条件での事例です。現在の全ソフトや全バージョンで同じ問題が必ず起こるという共通仕様ではなく、本稿で現行環境を再現検証したものでもありません。

そこで、案件で使用する環境に対して、秘密情報を含まない確認用データで授受条件を試す段取りを提案します。受け手に開いてもらい、元の参照資料と、必要な印や方向の残り方を比べます。確認用データで問題が見つかったら、情報を別紙で補うだけでよいか、出力方法を変えるべきかを相手と相談し、合意した方法を本番の納品でも照合します。

※表は横にスクロールできます。

この表は未実施の確認計画です。架空案件のファイルを実際に変換した結果ではありません。実案件の記録には、利用したソフトと版、出力・取込みの条件、確認日、確認した人を添えます。過去に一度成功した組合せでも、受け手や条件が変わったときは、その記録を現在の成功として流用しないようにします。

単位・サイズ・パーツ・左右を受け手側で確認する

納品前の自己点検では、パーツ一覧とファイルの構成を照合し、不要な旧版や相談用の候補が混じっていないかを確認します。同じ部品名でもサイズが違うものは区別し、左右のある部品、素材を分けた部品、切替を持つ部品などは、仕様どおりに識別できる状態にします。裁断枚数の指示と、データ上の図形数も別の欄で見ます。

そのうえで、受け手側に単位と縮尺、サイズ数、部品の構成、線の属性や必要な表示を確かめてもらう段取りにします。送り手の画面で確認したことと、受け手が使う環境で再現できたことは別の記録です。相手から「開けました」とだけ返事が来たら、納品物の受領なのか、内容の確認まで済んだのかを整理して残します。

表示が違うときは、すぐに元の型紙の形状を変えるのではなく、元データ、出力したファイル、取込み後の表示、参照PDFのどこで差があるかを切り分けます。形を変えて帳尻を合わせると、元の設計との対応が失われるおそれがあります。受け手の担当者と該当部品を特定し、同じ資料を見ながら解決する順番にします。

確認のために相手の図面や型紙を別サービスへ送る場合は、取扱条件と許可が必要です。独自の判断で外部へ再委託したり、公開の質問欄へ実案件のファイルを載せたりしないようにします。操作を相談するだけなら、まず秘密情報を含まない検証用の資料で再現できるかを検討しましょう。

納品一覧と未確定事項を、一つの受領確認へまとめる

納品パッケージの先頭には、品番、基準サイズと展開サイズ、型紙版、仕様書版、内容一覧、用途、残る確認を置く案が使えます。フォルダーの中を全部開かなくても、受け取った一式が何かを判断できるためです。ファイルの種類を増やすことが目的ではなく、合意した成果物が揃っていて、次の工程の担当者が使う対象を選べることを目標にします。

※表は横にスクロールできます。

受領確認では「P33-B01、型紙P02、仕様書T02、対象はMと合意した展開サイズ、用途は指定段階の確認」といった必要情報をそろえたうえで、未確定が残る場合はその内容を明記します。この例のP02とT02は将来の想定で、実際には未作成です。未確定が次工程を妨げるなら完了扱いにせず、誰が何を確かめるかと、その後の受渡しを相談します。

副業の見本に使うなら、自分で公開権利を持つ自主制作の資料を用い、担当した工程と未実施の確認を明示しましょう。見栄えのよい型紙画像だけより、測定定義をそろえた例、パーツを照合した例、試作コメントを整理する例を示すと、何を任せられるかが伝わります。実案件の機密型紙や、許可のない顧客資料を実績として公開しないことが前提です。

パタンナー副業の準備は、CADを使えると伝えるだけで終わりません。発注者の意図から、試作担当が扱う部品、サイズ別の目標、納品先で読める情報まで、途中の判断をつなぐことが大切です。まずは経験のある衣種と工程に絞り、今回の作業票を相手の運用へ合わせて作り替えてみてください。実際に測る、作る、受け手と照合する工程を、書類上のチェックだけで済ませないようにしましょう。
